技術指標

2.2.1廢水水量水質

注：1.該系統按照70%-110%設計。

2.洗水處理量在含鹽量0.5%時按照30m3/h,當含鹽量2%時，處理量相應減少為7.5m3/h

2.2.2最終出水水質情況

本項目處理后的最終出水指標均可達到：

洗水經過反滲透處理后，出水電導率小于10μs/cm，氨氮小于1 mg/L；濃縮液鹽濃度≥5%；

具體項目指標如下：

三、處理方案

3.1 工藝描述

3.1.1三元洗水處理裝置

（1）工藝思路

采用反滲透+電除鹽除氮組合工藝處理洗水：

洗水含鹽量0.5%，進水量30m3/h，采用四套RO設備，第一套RO設備為一級兩段，將洗水鹽含量由5000ppm濃縮至2%左右，第二套RO設備為一級兩段，將第一套設備濃水的鹽含量由2%濃縮至5%左右，第三套RO設備以第一套和第二套RO設備的產水進行純化得到淡水，第三套RO濃水回流至第一套RO進水，第三套RO的產水再經第四套RO純化產水至產水槽，第四套RO濃水回流到第三套RO進水，第四套RO產水再經電除鹽除氮將水中的氨氮進一步純化，電除鹽濃水回流到第四套RO進水，電除鹽出水最終達到回收的淡水指標。

（2）工藝設計

洗水來水為30m3/h，洗水來水TDS約為5000mg/l，pH值為10。

本系統采用四套膜處理設計，第一套用于洗水濃縮，第二套用于第一套反滲透濃水的二次濃縮，第三套用于將前兩套反滲透產水混合后的提純和脫氨。第四套RO用于第三套RO水質再純化。第四套RO產水再經電除鹽純化達到回用水要求。

第一套濃縮設備排列方式為一級兩段，采用8吋海淡膜設備，每支膜殼裝填6支膜組件，排列比例為4：3，設計產水TDS值小于500mg/l，濃水TDS值20000mg/l左右。

第二套濃縮設備排列方式為一級單段，以第一套濃縮設備濃水為原水，采用8吋海水淡化膜設備，兩支膜殼裝填18支膜組件，設計產水TDS值小于2000mg/l，濃水TDS值50100mg/l左右。

第三套濃縮設備排列方式為一級兩段，以第一套和第二套濃縮設備產水為原水，采用吋抗污染膜設備，每支膜殼裝填6支膜組件，排列比例為4：2，設計產水TDS值小于50mg/l，濃水TDS值2300mg/l左右。

第四套濃縮設備排列方式為一級兩段，以第一套和第二套濃縮設備產水為原水，采用吋純水膜設備，每支膜殼裝填6支膜組件，排列比例為4：2，設計產水TDS值小于10mg/l，濃水TDS值500mg/l左右。

第四套反滲透設備產水含有微量氨氮，需通過后續電除鹽純化脫氨處理后，實現產水達標回用

（3）工藝流程

首先用硫酸溶液將洗水來水的pH值調至6~7之間，再經全自動過濾器、超濾組件、精密過濾器除去原水中固體懸浮物，以此達到進膜要求；處理后的原水通過一套RO進行濃縮，一套RO濃水作為二套RO原水進入第二套RO設備；一套RO產水進入混合水箱；第二套RO設備的濃水進入三元母液池，產水進入混合水箱；混合水作為第三套RO設備進水，第三套RO設備濃水回流至超濾后水箱，產水經第四套RO再純化，第四套RO濃水回流至第三套RO進水。第四套RO產水再經電除鹽組件將水中氨氮脫除達標后回用。

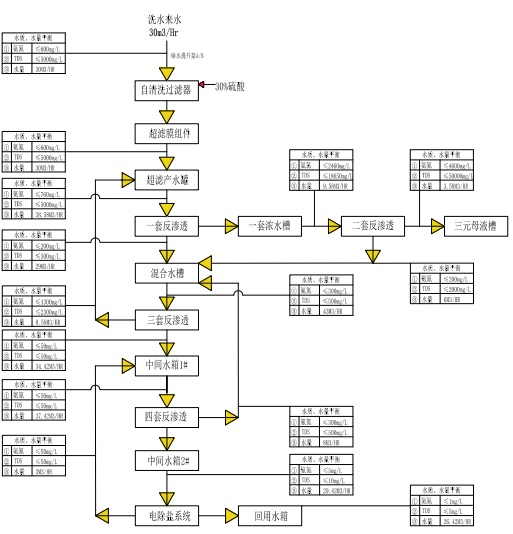

理論物料平衡圖如下：

圖 3.1 洗水工藝及物料平衡圖

四、設計參數表及經濟性運行指標

4.1設計參數表

4.2經濟性運行指標

表4.1 三元洗水運行成本分析

4.3公用工程
